Elektrokardiogram, czyli zapis z aparatu EKG, to nic innego jak graficzne odwzorowanie elektrycznej aktywności serca. Każdy skurcz mięśnia sercowego jest poprzedzony impulsem elektrycznym, który można zarejestrować dzięki odpowiednio rozmieszczonym elektrodom. Urządzenie przekształca te mikroskopijne napięcia w wykres złożony z załamków i odstępów.
Na pierwszy rzut oka może się on wydawać skomplikowany, ale dla specjalisty to swoisty alfabet serca. Każdy fragment wykresu ma swoje znaczenie – pozwala ocenić rytm, częstość uderzeń, przewodzenie impulsów, a nawet dostrzec oznaki niedokrwienia czy przebyty zawał. Umiejętność interpretacji zapisu EKG to kluczowa kompetencja w kardiologii, ale również coraz częściej przydatna wiedza dla ratowników medycznych, internistów czy fizjoterapeutów.
Jak wygląda typowy zapis EKG – podstawowe elementy wykresu
Zapis EKG składa się z charakterystycznych załamków, odcinków i odstępów, które odzwierciedlają kolejne etapy cyklu pracy serca. Aby zrozumieć jego interpretację, warto wiedzieć, co oznacza każdy z elementów:
-
Załamek P – przedstawia depolaryzację przedsionków, czyli moment, w którym przedsionki kurczą się i pompują krew do komór.
-
Zespół QRS – to z kolei depolaryzacja komór serca, odpowiedzialna za główny skurcz, dzięki któremu krew zostaje wypompowana do organizmu.
-
Załamek T – oznacza repolaryzację komór, czyli fazę odpoczynku i przygotowania do kolejnego skurczu.
-
Odcinek ST – fragment pomiędzy końcem zespołu QRS a początkiem załamka T, który jest szczególnie istotny przy podejrzeniu niedokrwienia lub zawału mięśnia sercowego.
-
Odstęp PQ (PR) – czas przewodzenia impulsu z przedsionków do komór.
W typowym zapisie widoczne są te elementy w cyklicznej formie, co pozwala lekarzowi ocenić, czy serce pracuje miarowo i czy impulsy elektryczne przebiegają prawidłowo.
Od czego zacząć analizę zapisu EKG
Podstawowa analiza zapisu EKG zaczyna się od oceny rytmu serca. Najpierw sprawdza się, czy zapis jest miarowy, czyli czy odstępy pomiędzy kolejnymi zespołami QRS są równe. Następnie ocenia się częstość akcji serca (HR) – można ją wyliczyć na podstawie liczby dużych kratek między kolejnymi skurczami.
Kolejnym krokiem jest określenie, czy rytm pochodzi z węzła zatokowego, czyli naturalnego rozrusznika serca. Świadczy o tym obecność prawidłowego załamka P przed każdym zespołem QRS. Jeśli załamków P brakuje lub pojawiają się w nieregularnych odstępach, może to oznaczać zaburzenia rytmu, takie jak migotanie przedsionków.
Po analizie rytmu i częstości serca lekarz przechodzi do interpretacji poszczególnych odcinków – PQ, QRS i ST – aby sprawdzić, czy impuls elektryczny przechodzi przez serce w odpowiednim tempie i czy nie ma oznak uszkodzenia mięśnia.
Częstość rytmu i jego regularność – co można z nich odczytać
Zbyt szybkie bicie serca (tachykardia) lub zbyt wolne (bradykardia) to jedne z pierwszych nieprawidłowości, jakie można wykryć na EKG. Prawidłowa częstość rytmu serca u osoby dorosłej w spoczynku wynosi 60–100 uderzeń na minutę.
Jeśli rytm jest nieregularny, może to sugerować:
-
migotanie przedsionków,
-
skurcze dodatkowe (ekstrasystolie),
-
blok zatokowo-przedsionkowy,
-
lub inne zaburzenia przewodzenia impulsów.
Regularność rytmu można sprawdzić wizualnie – jeżeli odległości między zespołami QRS są różne, rytm nie jest miarowy.
Warto pamiętać, że u osób aktywnych fizycznie rytm serca może być nieco wolniejszy, a u dzieci – szybszy, co nie musi oznaczać choroby.
Znaczenie odstępów PQ, QRS i QT – diagnostyka przewodnictwa
Czas, w jakim impuls elektryczny przechodzi przez różne części serca, ma ogromne znaczenie diagnostyczne.
-
Odstęp PQ (PR) – jego prawidłowa długość wynosi od 0,12 do 0,20 sekundy. Skrócenie tego odstępu może wskazywać na tzw. zespół preekscytacji (np. zespół Wolffa-Parkinsona-White’a), natomiast wydłużenie – na blok przedsionkowo-komorowy.
-
Czas trwania zespołu QRS – powinien wynosić poniżej 0,12 sekundy. Dłuższy QRS może oznaczać zaburzenie przewodnictwa w pęczkach Hisa lub przerost komór.
-
Odstęp QT – zmienny w zależności od częstości rytmu, ale jego wydłużenie jest szczególnie niebezpieczne, ponieważ może prowadzić do groźnych arytmii komorowych.
Dzięki analizie tych parametrów lekarz jest w stanie zidentyfikować wiele schorzeń jeszcze zanim pacjent odczuje pierwsze objawy.
Odcinek ST i załamek T – kluczowe w ocenie niedokrwienia serca
Odcinek ST jest jednym z najważniejszych fragmentów zapisu, zwłaszcza w diagnostyce choroby niedokrwiennej serca i zawału. W prawidłowym zapisie linia ST powinna przebiegać na poziomie linii izoelektrycznej.
Jeżeli jest ona obniżona lub uniesiona, może to oznaczać niedokrwienie mięśnia sercowego lub świeży zawał. Lekarz analizuje również kształt i kierunek załamka T – jego spłaszczenie, odwrócenie lub nadmierne uwypuklenie także bywa oznaką patologii.
W praktyce medycznej duże znaczenie ma również porównanie obecnego zapisu z wcześniejszymi wynikami. Nawet drobne różnice mogą sygnalizować rozwój choroby lub skutki przyjmowanych leków.
Jakie zaburzenia można rozpoznać dzięki EKG
Zapis z aparatu EKG może ujawnić wiele stanów chorobowych – nie tylko związanych z sercem. Do najczęściej diagnozowanych należą:
-
zawał mięśnia sercowego – charakterystyczne uniesienie odcinka ST, pojawienie się patologicznego załamka Q,
-
migotanie przedsionków – brak załamków P i nieregularne odstępy między QRS,
-
blok lewej lub prawej odnogi pęczka Hisa – poszerzenie zespołu QRS i specyficzny kształt fali,
-
hipokaliemia lub hiperkaliemia – zmiany w kształcie załamków T,
-
przerost komór serca – zwiększona amplituda załamków R.
Zdarza się również, że EKG wykrywa objawy uboczne niektórych leków, zwłaszcza antyarytmicznych i przeciwpsychotycznych, które wpływają na długość odstępu QT.
Automatyczna interpretacja EKG – czy można jej ufać?

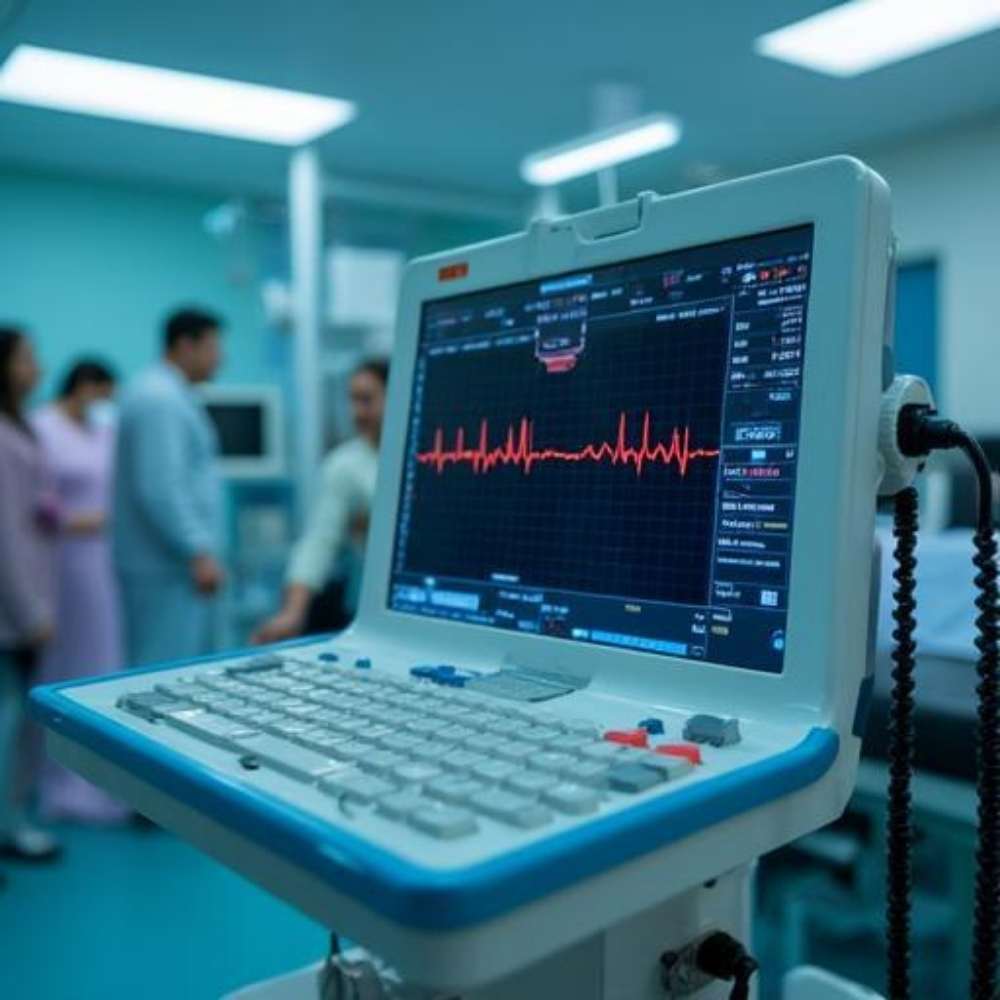

Współczesne aparaty EKG coraz częściej wyposażone są w funkcję automatycznej analizy zapisu. Urządzenie samodzielnie oblicza odstępy, identyfikuje rytm i podaje wstępny wynik.
Choć takie rozwiązanie jest niezwykle wygodne, nie zastępuje ono doświadczenia lekarza. Automatyczny algorytm może pomóc wychwycić oczywiste nieprawidłowości, ale w przypadku subtelnych zmian lub nietypowych rytmów wymaga potwierdzenia przez specjalistę.
Dlatego zawsze warto, by ostateczna interpretacja była dokonana przez kardiologa, który uwzględni nie tylko zapis EKG, ale też objawy pacjenta i jego historię choroby.
Wysokiej jakości aparaty, które oferują czytelny zapis i precyzyjną analizę, można znaleźć w specjalistycznych sklepach medycznych, np. w ofercie https://cardiomedico.com/, gdzie dostępne są urządzenia zarówno dla placówek, jak i do indywidualnej kontroli rytmu serca.
Znaczenie EKG w profilaktyce i leczeniu chorób serca
Regularne wykonywanie EKG pozwala wykryć zmiany w pracy serca na długo przed wystąpieniem objawów klinicznych. Umożliwia monitorowanie skuteczności leczenia, ocenę reakcji na leki oraz wykrywanie potencjalnych zagrożeń, zanim dojdzie do powikłań.
To jedno z niewielu badań, które potrafi w kilka minut dostarczyć tak szczegółowych informacji o kondycji układu krążenia. Dlatego interpretacja zapisu EKG – zarówno w gabinecie, jak i w warunkach domowych – jest niezwykle cenna.
Zrozumienie tego zapisu pozwala lekarzowi „usłyszeć” elektryczny rytm serca i odczytać z niego historię pacjenta – jego stres, wysiłek, przebyte choroby, a czasem nawet to, co dopiero ma nadejść.
